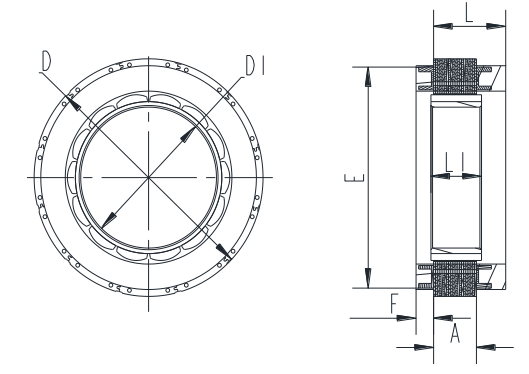

定子外徑D

43mm

+0/-0.05

定子長度L

13.5mm

±1

轉子內徑D1

25.5mm

+0.03

轉子長度L1

9.5mm

±0.2

灌膠面外圓E

40.5mm

/

灌膠面高度F

3.3mm

MAX

定子鐵芯高度A

8.0mm

/

介電強度

( Dielectric Strength )

600VAC/1S.2mA

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級

(Insulation Class)

Class B

白色 (WHT)

UL1332

AWG26

NTC

白色 (WHT)

NTC

黃色  ( Yellow )

UL1332

AWG24

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number   of poles )

14

相數  ( Number   of phases )

3

額定電壓 ( Rated    voltage )        ;

VDC

36

額定轉矩 ( Rated torque)    ;

N.m

0.15

額定電流(Rated current)

A

2.0

額定速度 ( Rated speed )    ;

RPM

5000

額定功率 ( Rated power )

W

78.5

最大轉速(Maximum speed)  ;

RPM

7300

峰值轉矩 ( Peak torque )

N.m

0.45

峰值電流 ( Peak current )     ;

A

6.0

線電阻 ( Line to line resistance )    ;

ohms@20℃

2.8

線電感 ( Line to line inductance )

mH

1.8

轉矩常數 ( Torque constant )

Nm/A

0.077

反電勢 ( Back EMF )

Vrms/KRPM

4.65

重量 ( Weight )

g

70

電氣時間常數(Electrical time constant)

ms

0.64
