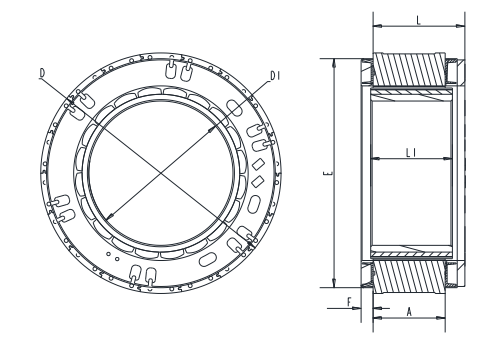

定子外徑D

85mm

85mm

±0.043(js9)

定子長度L

18.5mm

28.5mm

±1

轉子內徑D1

52mm

52mm

+0.046/0(H8)

轉子長度L1

15mm

25mm

±0.20

灌膠面外圓E

81mm

81mm

±0.2

灌膠面高度F

4.2mm

4.2mm

±0.3

定子鐵芯高度A

13mm

23mm

/

介電強度

( Dielectric   Strength )

1000VAC/1S

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient   Temperature )

-20°C   ~     +50°C

絕緣等級

(Insulation   Class)

Class B

白色 (WHT)

UL1332

AWG26

NTC

白色 (WHT)

NTC

黃色  ( Yellow )

UL1332

AWG18

AWG16

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number of poles )

20

20

相數  ( Number of phases )

3

3

額定電壓 (   Rated  voltage )

VDC

48

48

額定轉矩 (   Rated torque)

N.m

1.2

2.0

額定電流(Rated current)               ;

A

9.0

16.5

額定速度 (   Rated speed )

RPM

2950

3500

額定功率 (   Rated power )

W

370

732

最大轉速(Maximum speed)    ;

RPM

3700

4000

峰值轉矩 (   Peak torque )

N.m

3.6

6.0

峰值電流 (   Peak current )

A

27.0

49.5

線電阻 (   Line to line resistance )

ohms@20℃

0.21

0.09

線電感 (   Line to line inductance )

mH

0.30

0.12

轉矩常數 (   Torque constant )       ;

Nm/A

0.143

0.13

反電勢 ( Back   EMF )

Vrms/KRPM

8.7

8.1

重量 (   Weight )

g

346

554

電氣時間常數(Electrical   time constant)

ms

1.43

1.33
