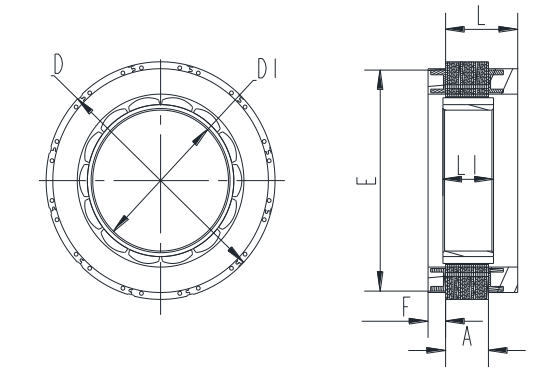

定子外徑D

43mm

±0.031(js9)

定子長度L

15.5mm

±1

轉子內徑D1

30mm

(+0.033/0)H8

轉子長度L1

9.5mm

±0.2

灌膠面外圓E

40.5mm

/

灌膠面高度F

3.0mm

±0.3

定子鐵芯高度A

8.0mm

/

霍爾分布角度

 ( Hall Effect Angle )

120度電角度 (   Electrical Angle of 120 degree)

介電強度

( Dielectric Strength )

650VAC/1S.2mA

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級

(Insulation Class)

Class B

黃色  ( Yellow )

UL1332   AWG24

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number   of poles )

14

相數  ( Number   of phases )

3

額定電壓 ( Rated    voltage )

VDC

36

額定轉矩 ( Rated torque)

N.m

0.15

額定電流(Rated current)

A

3.0

額定速度 ( Rated speed )

RPM

5000

額定功率 ( Rated power )

W

78.5

最大轉速(Maximum speed)

RPM

7600

峰值轉矩 ( Peak torque )

N.m

0.45

峰值電流 ( Peak current )

A

9.0

線電阻 ( Line to line resistance )

ohms@20℃

1.5

線電感 ( Line to line inductance )   ;

mH

1.0

轉矩常數 ( Torque constant )

Nm/A

0.05

反電勢 ( Back EMF )

Vrms/KRPM

3.7

重量 ( Weight )

g

85

電氣時間常數(Electrical time constant)

ms

0.667
