步距角（Step Angle）

0.9°

步距角精度（Step Angle Accuracy）

±5% (整步無負載，full step, no load)

徑向間隙（ Radial Play）

0.02mm@450 g

軸向間隙（ Axial Play）

0.08mm@450 g

最大徑向負載（Max. radial force）

28N  距法蘭20mm  (20mm from the flange)

最大軸向負載（Max. axial force）

10N

介電強度（Dielectric Strength）

600VAC / 1s

絕緣電阻（Insulation Resistance）

100MΩ ,500VDC

環境溫度（Ambient Temperature）

-20。C~+50。C

絕緣等級（Insulation Class）

Class B

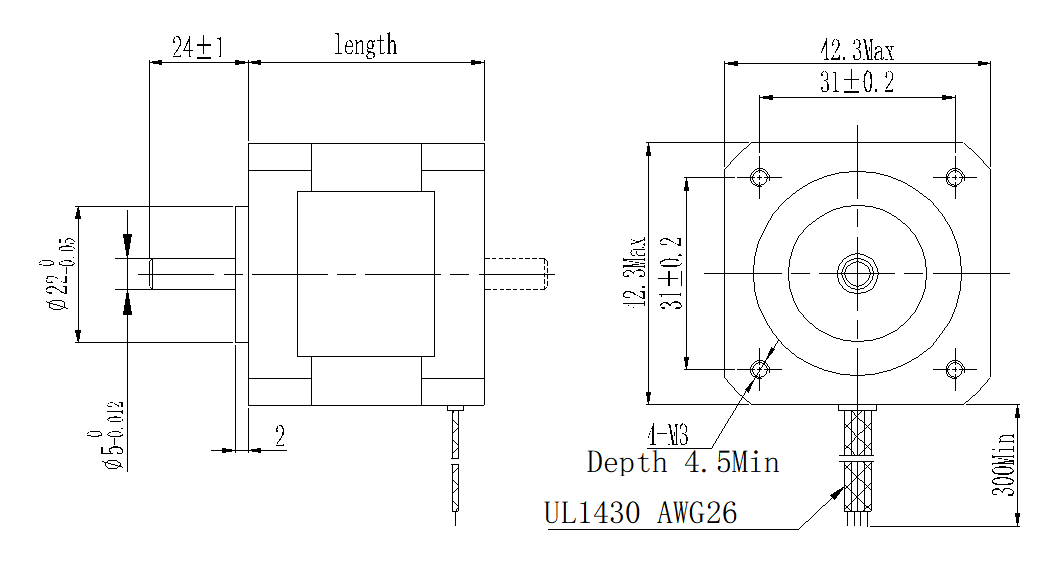

Single shaft（單出軸）

A

Ω

mH

N.m

N.m

#

g-cm2

kg

mm

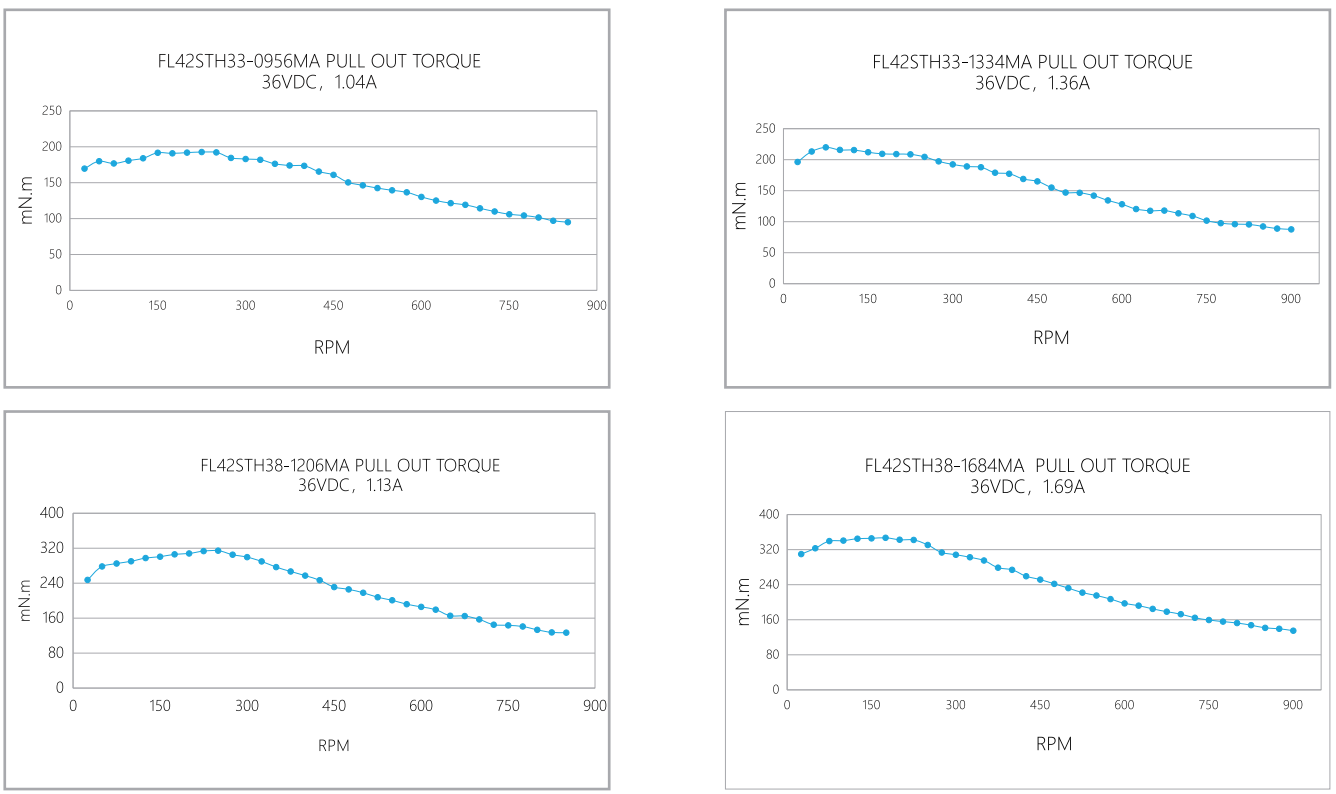

FL42STH33-0956MA

0.95

4.2

4

0.158

0.020

6

35

200

33.5±1

FL42STH33-1334MA

1.33

2.1

5.1

0.220

4

FL42STH38-1206MA

1.2

3.5

4.1

0.259

0.022

6

54

220

39.5±1

FL42STH38-1684MA

1.68

1.8

4.1

0.330

4

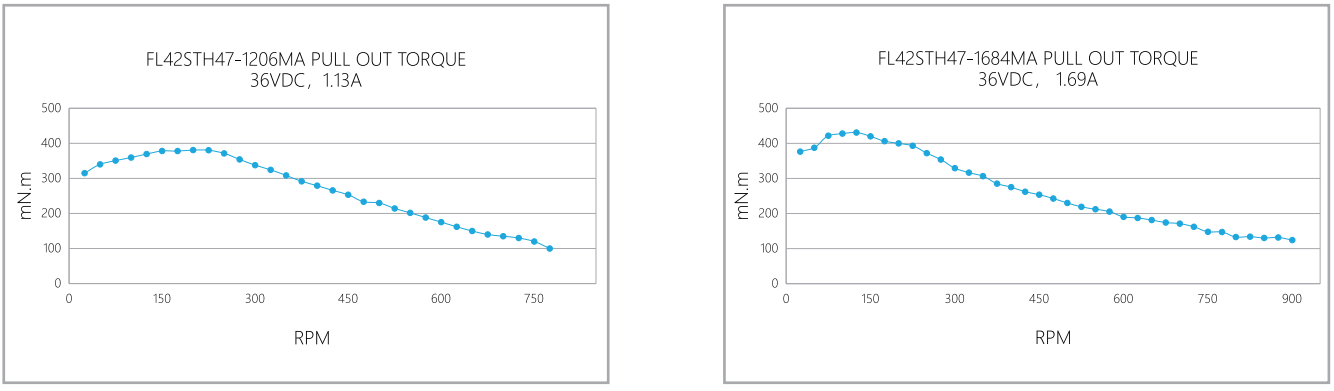

FL42STH47-1206MA

1.2

3.3

4.9

0.317

0.025

6

68

250

47.5±1

FL42STH47-1684MA

1.68

1.8

5.5

0.4

4
