霍爾分布角度 ( Hall Effect Angle )

120度電角度 ( Electrical Angle of 120 degree)

徑向間隙 ( Radial Play )

0.025mm@460g

軸向間隙 ( Axial Play )

0.08mm@4000g

最大徑向負載 ( Max radial force )

220N  距法蘭20mm ( 20mm From the flange)

最大軸向負載 ( Max axial force )

60N

介電強度 ( Dielectric Strength )

600VAC/1S

絕緣電阻 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度 ( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級 (Insulation Class)

Class B

UL1332 AWG22

紅色  ( Red )

霍爾電源正  ( Vcc )

藍色  ( Blue )

霍爾 U ( Hu )

綠色  ( Green )

霍爾 V ( Hv )

白色  ( White )

霍爾 W ( Hw )

黑色  ( Black )

霍爾電源負 ( GND )

UL3135 AWG14

黃色  (Yellow)

U相 ( Phase U )

紅色  ( Red)

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

極數  ( Number of poles )

28

相數  ( Number of phases )

3

額定電壓 ( Rated  voltage )

VDC

60

額定轉矩 ( Rated torque)

N.m

6.8

連續運行轉矩 ( Continuous stall torque)

N.m

8.16

額定速度 ( Rated speed )

RPM

400

額定功率 ( Rated power )

W

285

峰值轉矩 ( Peak torque )

N.m

20

峰值電流 ( Peak current )

A

22.7

線電阻 ( Line to line resistance )

ohms@20℃

1.1

線電感 ( Line to line inductance )

mH

2.4

轉矩常數 ( Torque constant )

N.m/A

0.88

反電勢 ( Back EMF )

Vrms/KRPM

65

轉動慣量 ( Rotor inertia )

g.cm2

2100

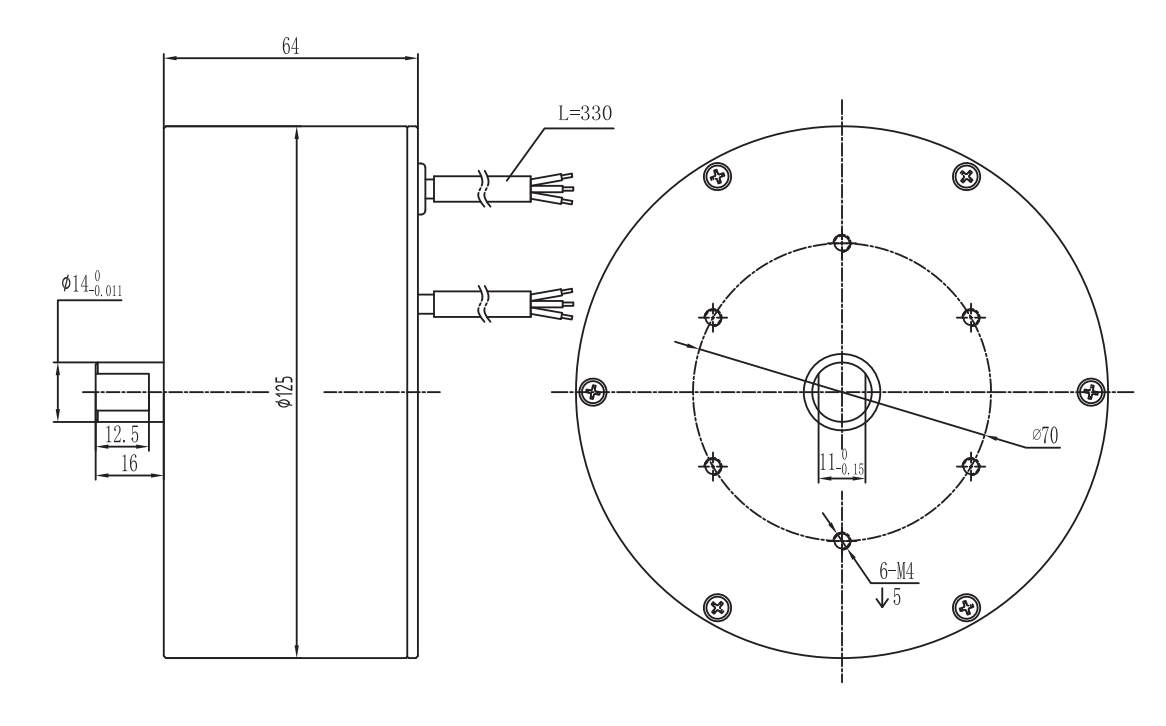

機身長度 ( Motor length )    L

mm

64

重量 ( Weight )

Kg

2.9
