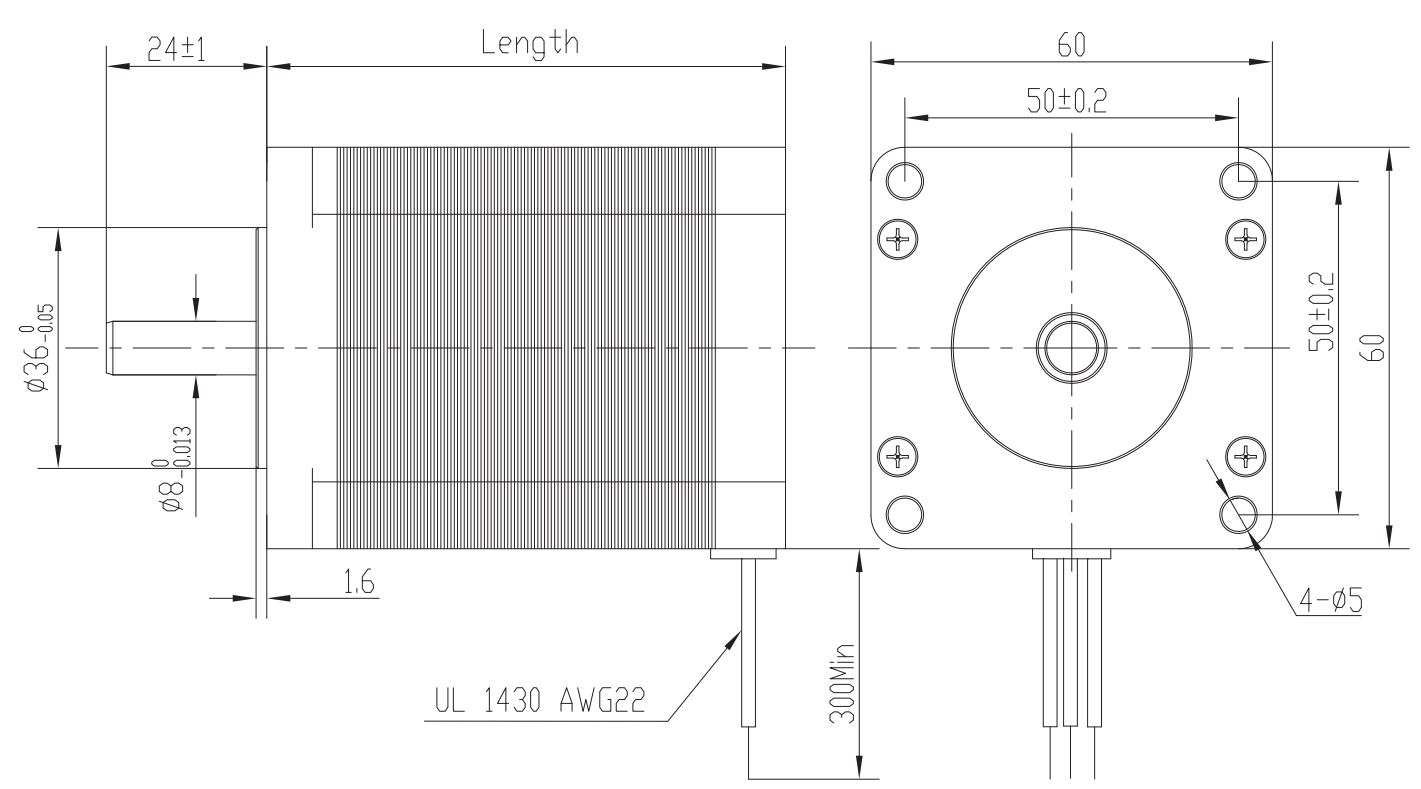

外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 1.2° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@450 g |
軸向間隙（ Axial Play） | 0.08mm@450 g |
最大徑向負載（Max. radial force） | 75N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 15N |
介電強度（Dielectric Strength） | 600VAC / 1s |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20。C~+50。C |
絕緣等級（Insulation Class） | Class B |
型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出 線數 | Rotor Inertia 轉動 慣量 | Weight 重量 | Length 機身 長度 |
Single shaft （單出軸） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL603P1253-1503A | 1.5 | 4.1 | 9.5 | 0.8 | 0.07 | 3 | 260 | 0.8 | 53.5±1 |
FL603P1277-1503A | 1.5 | 4.4 | 10 | 1.1 | 0.09 | 3 | 460 | 1.3 | 77.5±1 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
| FL603P1253-1503A | 163.78 KB |
|
| FL603P1277-1503A | 163.65 KB |
|
