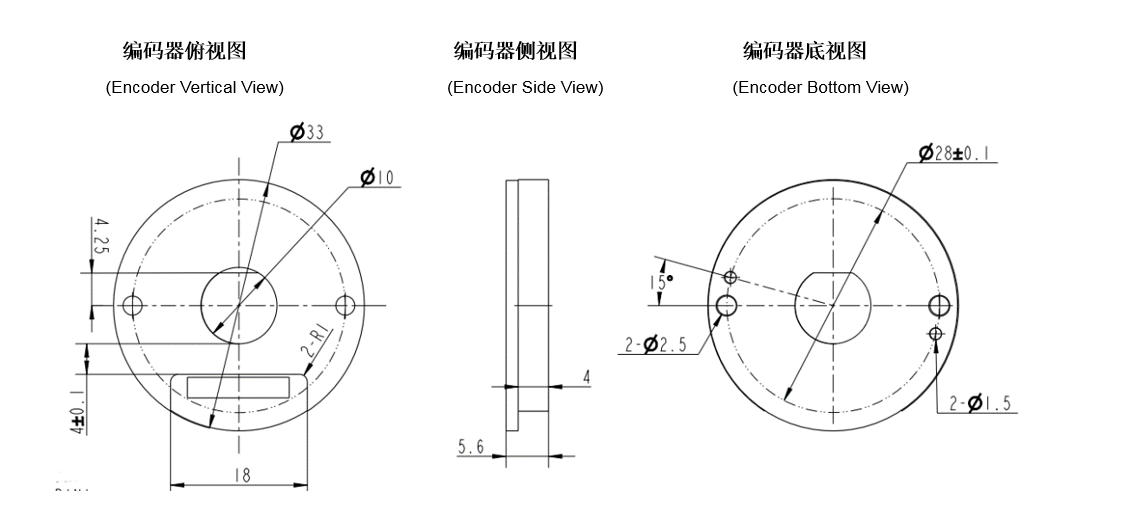

電機軸徑

Motor Shaft   diameter

適配軸徑4mm,5mm,6mm,6.35mm

Suitable for shaft   diameter 4mm,5mm,6mm,6.35mm

存儲溫度 Storage Temperature

-40℃～85℃

推薦工作環境

Environmental   conditions

場合Application

無腐蝕性，易燃，易爆，導電性氣體，液體和粉塵

No corrosive, flammable, explosive, conductive   gas, liquid and dust.

工作溫度Temperature

-25℃～80℃

濕度Humidity

不高于85% RH

No more than 85% RH

供電電壓 Supply Voltage

5V±0.5V

消耗電流 Current Consumption

≤120mA

差分信號輸出

Differential   Single Output

5V,GND,Z-,Z+,B-,B+,A-,A+,HW-,HW+,HV-,HV+,HU-,HU+

輸出電平方式  Output Level mode

TTL電平 (TTL Compatible)

索引信號寬度

Index Width

1/4T or 1/2T or 1T

 (根據需要定制 According to the needing)

差分輸出電壓

Differential   Output Voltage

高電平輸出電壓(VoH) ≥3.4V

High Level   Output (VoH) ≥3.4V

電氣

參數

Electrical Parameter

低電平輸出電壓(VoL) ≤0.5V

Low Level Output   (VoL) ≤0.5V

差分信號輸出格式

Differential   Signal Output Format

線驅動26C31

Line Drive 26C31

可選分辨率（單位Unit：線/CPR）

Optional   Resolution

2500線(根據需要定制)

極對數 Pole-pairs

2/4/5對極(可定制 According)

HU/HV/HW信號相位差

120°

占空比 Duty Cycle

50% ±10%

A/B信號相位差 Phase difference

 90°±10°

 響應頻率

Frequency Response

≤500KHz        注意：信號頻率 = (轉速(Rpm)×線數)/60

Note: The signal frequency = (Speed(Rpm) *  number of Lines)/60
