步距角（Step Angle）

1.8°

步距角精度（Step Angle Accuracy）

±5% (整步無負載，full step, no load)

徑向間隙（ Radial Play）

0.02mm@450 g

軸向間隙（ Axial Play）

0.08mm@450 g

最大徑向負載（Max. radial force）

130N  距法蘭20mm  (20mm from the flange)

最大軸向負載（Max. axial force）

36N

介電強度（Dielectric Strength）

1200VAC / 1S

絕緣電阻（Insulation Resistance）

100MΩ ,500VDC

環境溫度（Ambient Temperature）

-20。C~+50。C

絕緣等級（Insulation Class）

Class B

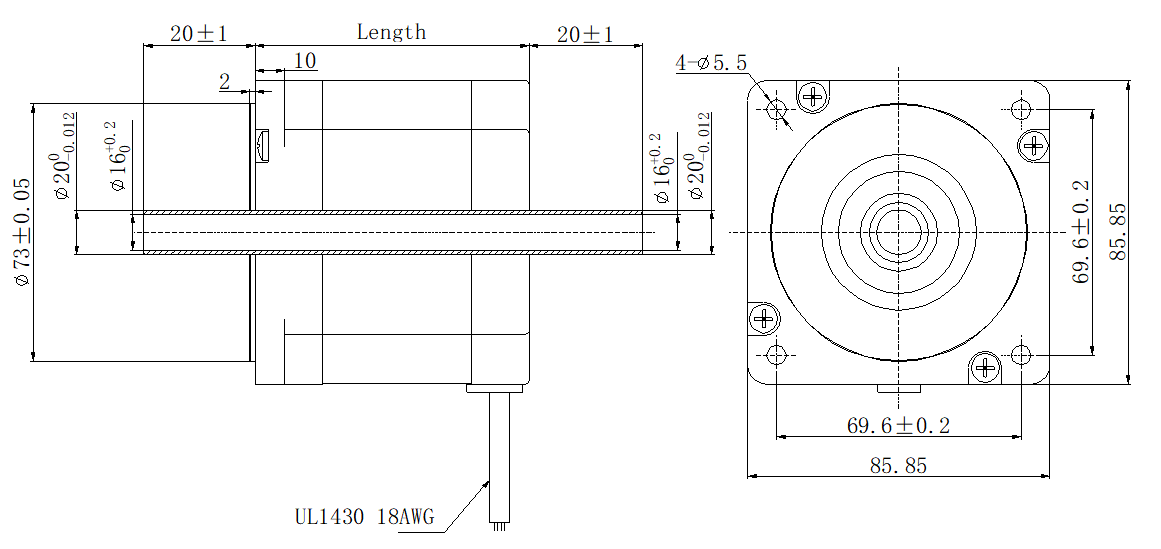

Double shaft（雙出軸）

A

Ω

mH

N.m

N.m

#

g-cm2

kg

mm

FL86STH80-4208B-H

單極性 unipolar

4.2

0.8

3.5

3.3

0.12

8

1400

2.3

77

串聯   series

3

1.6

14

4.5

并聯   parallel

6

0.4

3.5

4.5

FL86STH118-4208B-H

單極性 unipolar

4.2

1.2

6.5

6

0.24

8

2700

3.8

114

串聯   series

3

2.4

26

8.5

并聯   parallel

6

0.6

6.5

8.5
