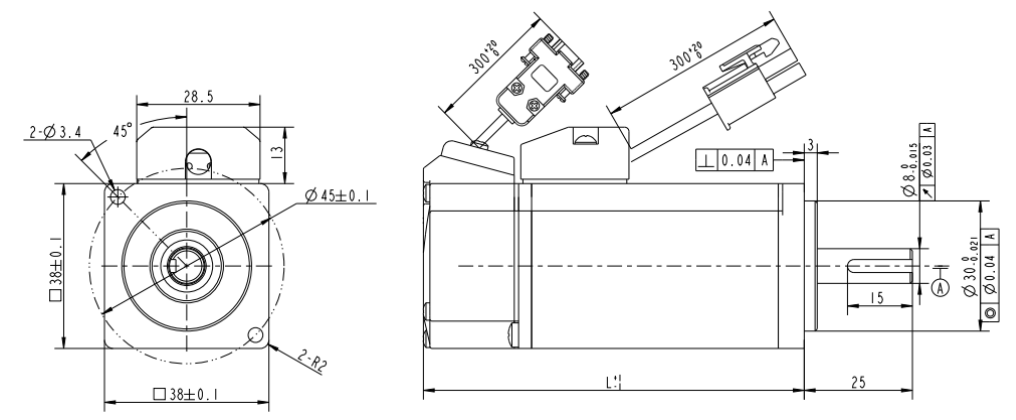

外形尺寸
資料下載
聯系合作繞組連接方式 ( Winding Type ) | 星形 ( Star connection ) |
徑向負載 ( Max radial force ) | 69N @ 14mm from the flange |
軸向負載 ( Max axial force ) | 59N |
絕緣等級 (Insulation Class) | Class F |
防護等級 (Protection level) | IP65 |
使用環境溫度 (Temperature) | -20℃~ +40℃ |
使用環境濕度 (Relative humidity) | ≤90%RH (無凝露)( No dewing) |
存儲環境 (Storage Condition) | -20℃~ +60℃，≤85%RH (無凝露)( No dewing) |
安裝環境(Installation environment) | 遠離腐蝕、可燃性氣體，油滴，灰塵， 海拔≤1000m Far away active gas, Combustible gas, oil drop, ash |
Pin No | 引出線型號Type | 引出線顏色Color | 功能Functions |
5 | UL1332 AWG26
| 綠色 ( Green ) | 霍爾電源正 ( Vcc ) |
1 | 黃色 ( Yellow ) | 霍爾 U ( Hu ) | |
2 | 棕色 ( Brown ) | 霍爾 V ( Hv ) | |
3 | 灰色 ( Gray ) | 霍爾 W ( Hw ) | |
4 | 藍色 ( Blue ) | 霍爾電源負 ( GND ) | |
1 | Cable 4*0.5(0.75)mm2+2*0.35mm2 | 黃色 ( Yellow ) | U相 ( Phase U ) |
2 | 紅色 ( Red) | V相 ( Phase V ) | |
3 | 黑色 ( Black ) | W相 ( Phase W ) |
| 類型 (Model) | 單位Unit) | FL38SV05 | FL38SV10 | ||
| 額定功率(Rate d power) PN | W | 50 | 100 | ||
| 額定電壓(Rate d voltage) UN | VAC/VDC | 220 | 48 | 220 | 48 |
| 額定轉速(Rated speed) XN | rpm | 3000 | 3000 | 3000 | 3000 |
| 額定轉矩(Rate dtorque) TN | N.m | 0.16 | 0.16 | 0.32 | 0.32 |
| 額定電流(Rate d current) IN | Arms | 0.2 | 1.3 | 0.4 | 2.5 |
| 峰值轉矩(Peak tor que) TM | N.m | 0.48 | 0.48 | 0.96 | 0.96 |
| 峰值電流(Peak current) IM | Arms | 0.6 | 3.9 | 1.2 | 7.5 |
| 電阻(Line to line resistance) RL | ohm | 248 | 5.8 | 118 | 2.8 |
| 電感(Line to line inductance) Zz | mH | 160 | 3.8 | 88 | 2.1 |
| 反電勢系數(Back EMF constant) Ke | V/krpm | 54.5 | 8.5 | 54.5 | 8.5 |
| 轉矩系數(Torque constant) K, | N.m/A | 0.80 | 0.123 | 0.8 | 0.128 |
| 轉動慣量(Rotor inertia) Jm0 | kg.cm 2 | 0.024 | 0.024 | 0.04 | 0.04 |
| 轉動慣量帶制動器(Rotor inertia with brake) Jm1 | kg.cm | 0.034 | 0.034 | 0.05 | 0.05 |
| 極數(Number of poles) | 10 | 10 | 10 | 10 | |
| 機身長度(Motor length) L1 | mm | 72 | 88 | ||
| 機身長度帶制動器(Motor length with brake) L2 | mm | 106 | 122 | ||
| 重量(Weight) | kg | 0.4 | 0.5 | ||
| 重量帶制動器(Weight with brake) | kg | 0.65 | 0.75 | ||
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
