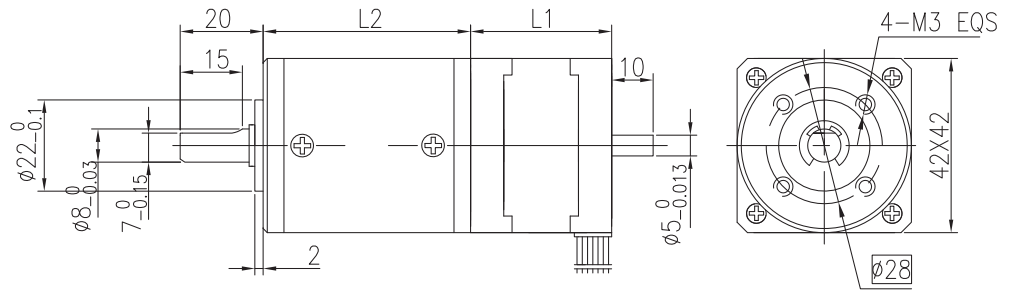

外形尺寸
資料下載
聯系合作混合式步進行星齒輪減速電機 （內齒圈材質：金屬）
Planetary Gear Stepping Motor (Ring Gear Material: Metal)
FL42STH/42JMGS100K | Φ42行星減速器，允許轉矩范圍：3N.m~10N.m 42mm Planetary Gearbox,Permissible Load Range: 3N.m~10N.m |
| 內齒圈材料 Ring material | 金屬 metal |
| 輸出軸軸承形式 Bearing at output | 滾動軸承Ball bearings |
| 最大允許徑向負載（離法蘭10mm處） Max. Radial load（10mm from flange） | 100N |
| 最大允許軸向負載 Max. shaft axial load | 50N |
| 徑向間隙（測量點盡量接近法蘭）Radial play of shaft（near to flange） | ≤0.07 mm |
| 軸向間隙 Axial play of shaft | ≤0.3 mm |
| Model No. | 額定電壓 | 每相電流 | 每相電阻 | 每相電感 | 保持轉矩 | 引出線數 | 轉動慣量 | 重 量 | 長度L1 | 適配減速比 |
| Rated Voltage | Current/Phase | Resistance/Phase | lnductance/Phase | HoldingTorque | # of Leads | Rotor lnertia | Weight | Length L1 | Max. Gear Ratio | |
| 單軸 Single Shaft | V | A | Ω | mH | kg.cm | g-m2 | kg | mm | ||
| FL42STH33-1334A | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 34 | ≤1:118 |
| FL42STH38-1684A | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 54 | 0.28 | 40 | ≤1:91 |
| 減 速 比 Reduction ratio | 3.82 | 4.88 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 213 | 271 | 346 |
| 精確減速比 Accurate Reduction Ratio | 42/11 | 39/8 | 1764/121 | 819/44 | 1521/64 | 74088/1331 | 17199/242 | 31941/352 | 59319/512 | 411889/1938 | 361179/1331 | 670761/1936 |
| 減速級數 Number of gear trains | 1 | 2 | 3 | 4 | ||||||||
| 減速器長度(L2) Length(L2) mm | 36.9 | 47.4 | 57.7 | 68 | ||||||||
| 最大額定轉矩 kg.cm | 30 | 50 | 100 | 100 | ||||||||
| Max. rated torque | ||||||||||||
| 瞬間允許轉矩 kg.cm | 90 | 150 | 300 | 300 | ||||||||
| Short time permissible torque | ||||||||||||
| 效 率 Efficiency % | 0.9 | 0.81 | 0.73 | 0.66 | ||||||||
| 背隙（無負載時）Backlash at no-load | 0.5° | 1.0° | 1.5° | 1.5° | ||||||||
| 重 量 Weight g | 229 | 300 | 371 | 442 | ||||||||
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
