技術參數
外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 1.2° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@450 g |
軸向間隙（ Axial Play） | 0.08mm@450 g |
最大徑向負載（Max. radial force） | 75N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 15N |
介電強度（Dielectric Strength） | 600VAC / 1s |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20。C~+50。C |
絕緣等級（Insulation Class） | Class B |
型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 |
Single shaft （單出軸） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL573P42-5206A | 5.2 | 1.3 | 1.4 | 0.45 | 0.021 | 6 | 110 | 0.45 | 42±1 |
FL573P56-5606A | 5.6 | 0.7 | 1.7 | 0.90 | 0.040 | 6 | 300 | 0.75 | 56±1 |
FL573P79-5806A | 5.8 | 1.05 | 2.4 | 1.50 | 0.068 | 6 | 480 | 1.10 | 79±1 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.

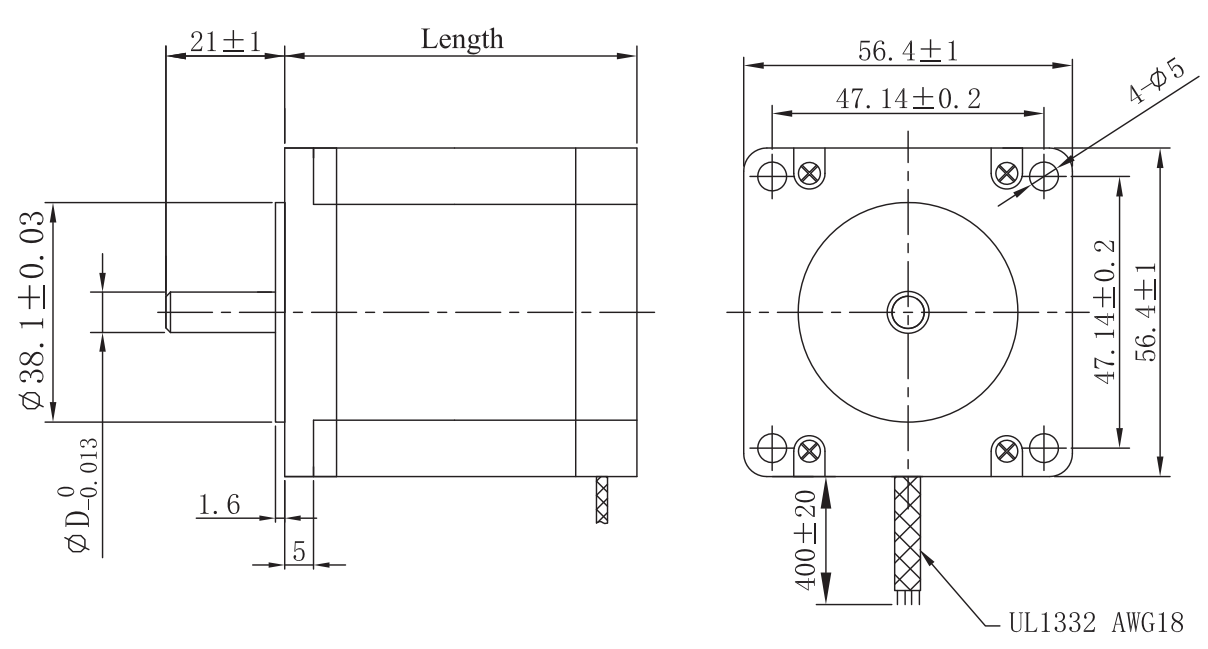

FL573P42-5206A & FL573P56-5606A, “D”是6.35mm，F(xiàn)L573P79-5806A, “D”是8mm
| FL573P79-5806A | 158.07 KB |
|
| FL573P42-5206A | 160.08 KB |
|
| FL573P56-5606A | 157.93 KB |
|
