電機軸徑

適配3mm,4mm,5mm,6mm

存儲溫度

-40℃～85℃

推薦工作環境

場合

無腐蝕性，易燃，易爆，導電性氣體，液體和粉塵

工作溫度

-25℃～80℃

濕度

不高于85% RH

供電電壓

5V±0.5V

消耗電流

≤70mA

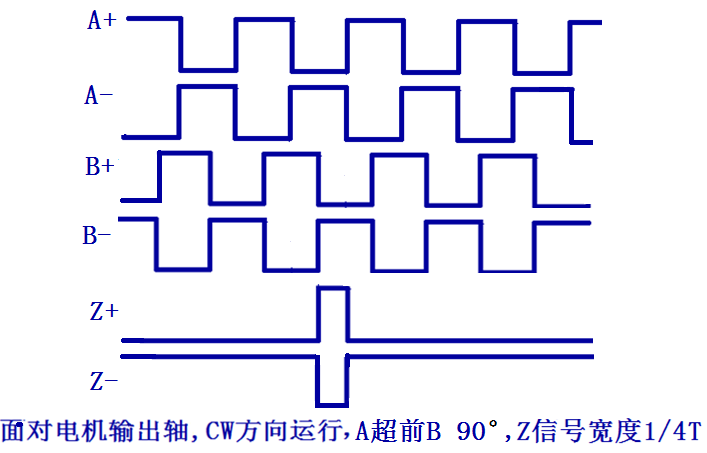

差分信號輸出

5V,GND,   A+/A-,B+/B-,Z+/Z-,

輸出電平方式

TTL電平

索引信號寬度

1/4T或1/2T

差分輸出電壓

高電平輸出電壓(VoH) ≥3.4V

電氣

參數

低電平輸出電壓(VoL) ≤0.5V

差分信號輸出格式

線驅動26C31

可選分辨率（單位：線）

250線/500線/1000線/2000線

占空比

50% ±10%

相位差

 90°±10°

響應頻率

≤220KHz        注意：信號頻率 = (轉速(Rpm)×線數)/60
